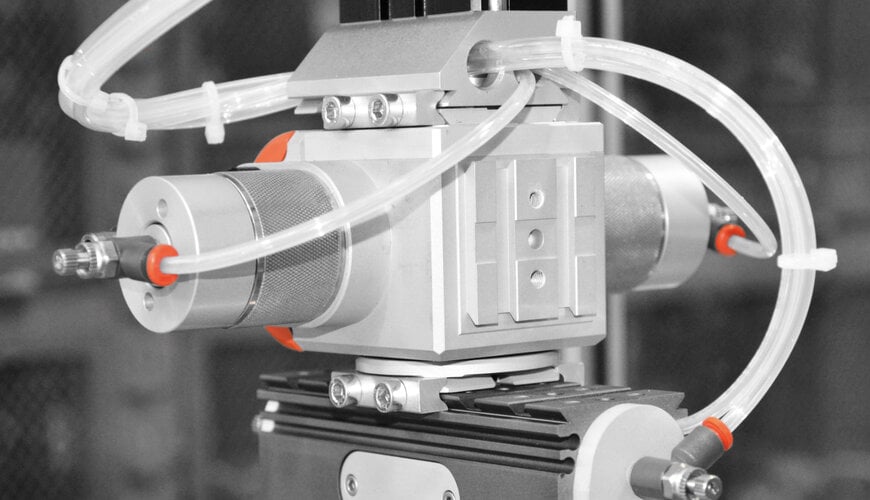

Sistema Modular V-Lock para Automação e Robótica

A necessidade de flexibilidade em linhas de produção exige sistemas de manipulação que possam ser reconfigurados rapidamente. Para atender a essa demanda, a Metal Work desenvolveu o V-Lock, um sistema de automação modular projetado para unificar a montagem de atuadores e garras robóticas em uma única plataforma estrutural.

Contexto de Engenharia
No desenvolvimento de máquinas e células de manufatura, a integração de diferentes atuadores, guias e manipuladores frequentemente exige a usinagem de flanges de adaptação e suportes mecânicos sob medida. Essa abordagem customizada eleva os custos de engenharia e prolonga o tempo de comissionamento. Além disso, quando as linhas de produção precisam ser modificadas para absorver novos produtos, a ausência de uma interface mecânica padronizada dificulta a desmontagem e o reaproveitamento dos componentes originais, resultando em paradas prolongadas e perda de repetibilidade no reposicionamento dos eixos.

Explicação Técnica
O sistema V-Lock opera por meio de uma geometria de conexão contínua baseada em perfis de alumínio, suportes e adaptadores universais. A fixação entre as partes mecânicas utiliza guias de precisão usinadas com tolerância H7, combinadas com um método de indexação mecânica por pinos transversais. Essa arquitetura de travamento garante que os componentes sejam fixados de maneira rígida, evitando os microdeslizamentos comuns em sistemas tradicionais. O sistema permite a montagem de elementos em múltiplas faces do perfil estrutural e suporta a integração direta de atuadores pneumáticos lineares e rotativos, eixos eletromecânicos e pinças de fixação.

Relevância do Produto
A padronização dimensional introduzida pela tecnologia elimina a necessidade de projetos mecânicos periféricos, permitindo que os engenheiros concentrem o desenvolvimento exclusivamente na função principal do equipamento. A capacidade de conectar diferentes módulos de manipulação sem peças de transição dedicadas simplifica o inventário de manutenção e agiliza as operações de montagem. A retenção mecânica rígida assegura a repetibilidade cinemática da estrutura, o que é fundamental para preservar as coordenadas de programação de robôs e eixos elétricos mesmo após sucessivas reconfigurações ou ciclos de manutenção corretiva.

Aplicações Reais
O ecossistema modular é direcionado a fabricantes de máquinas e integradores de sistemas que desenvolvem estações de montagem flexíveis, sistemas de paletização e células de separação e transferência de materiais. Em ambientes fabris com alta variabilidade de produtos, onde os arranjos de produção são alterados frequentemente, a tecnologia permite que as garras robóticas e os módulos de posicionamento sejam realocados ou substituídos rapidamente no chão de fábrica, mantendo o alinhamento de precisão necessário para o manuseio de componentes industriais.

Contexto Adicional
Esta seção detalha especificações técnicas e benchmarking competitivo não incluídos no anúncio original do produto.

No segmento de sistemas modulares para automação industrial, a engenharia de fixação tem evoluído para minimizar o tempo de inatividade durante trocas de ferramental mecânico e manipuladores. O sistema da Metal Work atua em um mercado competitivo onde fabricantes de tecnologia pneumática e linear também fornecem perfis estruturais e módulos de manipulação padronizados. No entanto, enquanto muitas soluções concorrentes utilizam placas de base dedicadas ou fixações por atrito em canais que exigem calibração dimensional após a remontagem, a arquitetura V-Lock se destaca por adotar o travamento indexado com tolerância H7. Esse padrão de usinagem estabelece um referencial posicional absoluto, assegurando que atuadores e módulos de preensão mantenham a precisão espacial de projeto ao longo do tempo, reduzindo a necessidade de recalibração de software ou reajustes mecânicos por parte das equipes de manutenção.

Editado por Maria Brueva, editora da Induportals – adaptado por IA.
