Sensores de Temperatura Não Invasivos ABB NINVA
A ABB expande a linha de sensores NINVA para medição precisa de temperatura em tubulações industriais sem necessidade de perfuração ou soldagem.
global.abb
Na indústria de processo, a medição térmica tradicional exige poços termométricos invasivos que demandam paradas de produção e modificações estruturais na tubulação. Para mitigar esses impactos operacionais, os novos sensores de temperatura não invasivos da linha NINVA permitem o monitoramento contínuo e seguro em setores como óleo e gás, químico, energia e naval.
Contexto de Engenharia e Desafios Operacionais
A instalação de instrumentos de medição térmica invasivos requer o corte da tubulação, a execução de soldas e a interrupção temporária do fluxo de processo. Esses procedimentos elevam substancialmente os custos de engenharia, aumentam o risco de vazamentos e exigem testes rigorosos de integridade estrutural após a instalação. O monitoramento térmico em ambientes industriais complexos necessita de soluções que mantenham a integridade mecânica das linhas, especialmente em tubulações operando sob alta pressão ou com fluidos agressivos.
Princípio de Operação e Especificações Técnicas

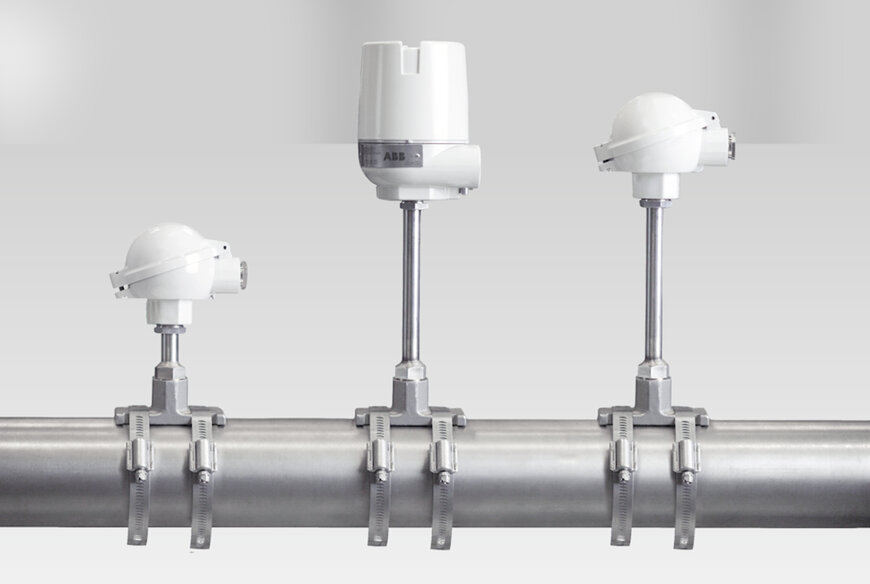

A arquitetura do NINVA consiste em um sistema de medição fixado diretamente na parede externa da tubulação. A tecnologia utiliza a transferência térmica da superfície do tubo para inferir com precisão a temperatura do fluido do processo interno, assegurando o mesmo nível de desempenho e precisão dos dispositivos intrusivos tradicionais, mas sem o desgaste associado à imersão.
O portfólio expandido integra três variações projetadas para requisitos operacionais específicos:
- NINVA Integrated: Desenvolvido prioritariamente para as indústrias química e de óleo e gás. É compatível com tubulações metálicas de DN15 a DN2500 (1/2" a 100"). Esta variante é otimizada para atualizações estruturais (projetos brownfield), eliminando a necessidade de trabalhos a quente e paradas produtivas.
- NINVA Remote: Projetado para áreas de difícil acesso e atmosferas extremas na geração de energia, especificamente em ambientes de vapor e gases com temperaturas superiores a 400 °C. O equipamento suporta vibrações mecânicas de até 2 g e opera em conjunto com o transmissor de campo TTF300-N da ABB, garantindo flexibilidade na montagem e visualização remota de dados.
- NINVA Compact: Focado em aplicações com severas restrições espaciais, como skids e unidades móveis de pequeno diâmetro (tubulações a partir de DN15). A unidade possui certificação marítima e suporta regimes de alta vibração mecânica de até 4 g.
Impacto e Relevância Industrial
A implementação do sensor de superfície elimina os custos de projeto, materiais, inspeção e manutenção de longo prazo característicos dos poços termométricos. A conversão para este método não intrusivo proporciona uma redução de até 75% nos custos de carga de trabalho e despesas de capital (CAPEX). A eliminação de intervenções não planejadas também garante um controle ininterrupto do processo, mantendo o estrito cumprimento de regulamentações de segurança das plantas industriais.
Contexto Adicional
Esta seção detalha especificações técnicas e benchmarking competitivo não incluídos no anúncio original do produto.
No cenário atual de instrumentação de processos, a engenharia de controle está migrando em direção a tecnologias de medição não invasivas (clamp-on). O uso de poços termométricos intrusivos apresenta vulnerabilidades mecânicas conhecidas relacionadas à fadiga induzida por vórtices (wake frequency) em fluxos de alta velocidade, além de riscos frequentes de corrosão e incrustação de material (fouling). Sensores de contato externo mitigam efetivamente esses problemas, reduzindo os pontos de falha no sistema de tubulação e facilitando a conformidade com normas rígidas de integridade de ativos. Medições térmicas de superfície modernas utilizam algoritmos avançados de compensação de calor ambiental, permitindo que a confiabilidade e o tempo de resposta se aproximem dos padrões analíticos exigidos em processos contínuos de missão crítica.
Editado por Maria Brueva, redação Induportals – adaptado por IA.
